Sebagai pertimbangan untuk pemilihan jenis struktur dermaga, dipilih 3 jenis struktur yang umum digunakan, yaitu: Deck On Pile, Sheet Pile dan Caisson.
Deck On Pile
Struktur Deck On Pile menggunakan tiang pancang sebagai pondasi bagi lantai dermaga. Seluruh beban di lantai dermaga (termasuk gaya akibat berthing dan mooring diterima sistem lantai dermaga dan tian pancang tersebut. Di bawah lantai dermaga, kemiringan tanah dibuat sesuai degnan kemiringan alaminya serta dilapisi dengan perkuatan (revetment) untuk mencegah tergerusnya tanah akibat gerakan air yang disebabkan oleh manuver kapal. Untuk menahan gaya lateral yang cukup besar akibat berthing dan mooring kapal, jika diperlukan dapat dilakukan pemasangan tiagn pancang miring.

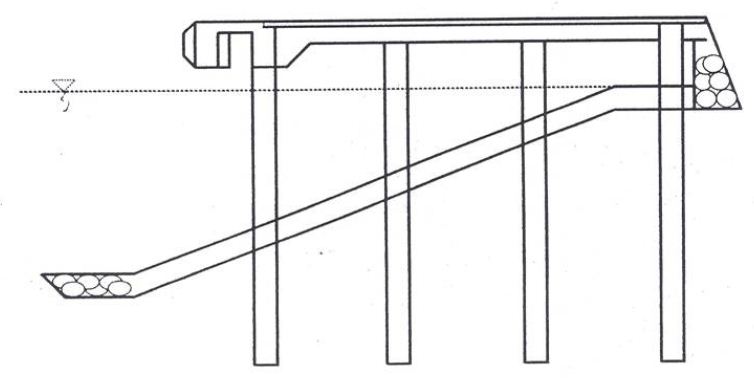

Dermaga Tipe Deck On Pile
Sheet Pile
Struktur Sheet Pile adalah jenis struktur yang tidak menggunakan kemiringan alami dari tanah. Dalam hal ini, gaya-gaya akibat perbedaaan elevasi antara lantai dermaga dengan dasar alur pelayaran ditahan oleh struktur dinding penahan tanah. Tiang pancang miring masih diperlukan untuk menahan gaya lateral dari kapal yang sedang sandar atau untuk membantu sheet pile menahan tekanan lateral tanah. Struktur sheet pile ini dapat direncanakan dengan menggunakan penjangkaran
(anchor) ataupun tanpa penjangkaran. Selain sheet pile, diaphragma wall beton juga dapat berfungsi sebagai penahan tekanan lateral tanah. Selain itu diaphragma wall juga dapat direncanakan menerima
beban vertikal dari lantai dermaga, karena dinding ini juga merupakan suatu dinding beton bertulang yang struktural. Barrette pile dapat digunakan pada struktur ini, yang berfungsi sebagai anchor bagi
diaphragma wall, keduanya dihubungkan oleh sistem tie beam atau tie slab.
Dermaga Tipe Sheet Pile
Dermaga Tipe Anchored Sheet Pile
Dermaga Tipe Diaphragma Wall dengan Barette Pile
Caisson
Struktur ini merupakan salah satu jenis dari dermaga gravity structure, yang pada prinsipnya menggunakan berat sendiri dari struktur untuk menahan gaya vertikal dan horizontal, terutama untuk menahan tekanan tanah. Caisson terdiri dari blok beton bertulang yang dibuat di darat dan dipasang pada lokasi dermaga dengan cara mengapungkan dan diatur pada posisi yagn direncanakan, kemudian ditenggelamkan dengan mengisi blok-blok tersebut dengan pasir laut atau pun batuan.
Dermaga Tipe Caisson
Jenis Struktur yang Digunakan
Sebagai pertimbangan dalam memilih jenis struktur yang akan digunakan, berikut ini akan ditinjau keuntungan dan kerugian dari masing-masing tipe struktur tersebut:
Tabel Keuntungan dan Kerugian dari Masing-masing Tipe Struktur Dermaga
Dari peninjauan terhadap beberapa alternatif jenis struktur di atas dan memperhatikan kondisi fisik dan lingkungan yang ada di lokasi dermaga, maka jenis struktur yang akan digunakan adalah Deck On Pile, dengan pertimbangan sebagai berikut:
- Tipe Deck On Pile paling memenuhi untuk kondisi layout desain awal yang telah ditentukan sebelumnya.
- Jenis tanah yang terdapat pada seabed adalah jenis lempung pasiran yang cukup keras.
- Tipe Deck On Pile sudah umum digunakan, sehingga akan memudahkan dalam pelaksanaannya dibandingkan tipe-tipe yang lain.
